2022“節能杯”熱泵綜合系統最佳應用獎

貴陽女子職業學校馬王廟校區游泳館項目

在最近的熱泵行業年會暨第十一屆國際熱泵行業論壇上，天舒一舉斬獲三項大獎。其中貴陽女子職業學校馬王廟校區游泳館項目獲得熱泵綜合系統最佳應用獎，我們來詳細了解一下項目吧！

項目概況

本工程位于貴陽市的貴陽女子職業學校馬王廟校區游泳館項目，為室內泳池恒溫、泳池區除濕通風、室內采暖及泳池淋浴項目。游泳池長50m，寬26m，設計水深1.65m，泳池空間面積1850㎡，泳池空間凈空高度6-13m；淋浴間共設有噴頭36個，設計水溫28℃?？蛻粜枨蠛銤襁\(yùn)行指標：泳池恒溫設計溫度為28℃，初次加熱按48h小時考慮(每小時池水溫升不超過0.5℃)，相對濕度為65%。

地理位置及氣候

貴陽位于貴州省中部，地處云貴高原黔中山原丘陵中部，長江與珠江分水嶺地帶?？偟貏?shì)西南高、東北低。

貴陽市海拔高度在1100米左右，處于費德爾環流圈，常年受西風帶控制，屬于亞熱帶濕潤溫和型氣候，年平均氣溫為15.3℃，年極端最高溫度為35.1℃，年極端最低溫度為-7.3℃，年平均相對濕度為77%，年平均總降水量為1129.5毫米。

貴陽夏無酷暑，夏季平均溫度為23.2℃，最高溫度平均在25-28℃之間，在最熱的7月下旬，平均氣溫也僅為23.7℃，全年最高溫度高于30℃的日數少

設計理念

采用整合設計原則，從項目立項到施工設計的整個過程，綜合考慮客戶的建筑物、使用工況、機組規格及性能參數、系統配置及運行方式、使用和維護、節能與安全、經濟效益等因素，均應符合工程系統的設計原則。系統設計的先進性、安全性、可靠性、耐久性等綜合考慮。

五集一體除濕熱泵機組有效解決泳池區濕度較大，導致墻面腐蝕嚴重，節約泳池恒溫加熱所消耗費用。較好的經濟效益和社會效益，為客戶在環保、節能、文明用水、洗浴檔次、人體舒適性等方面提供一套可靠的硬件設施。

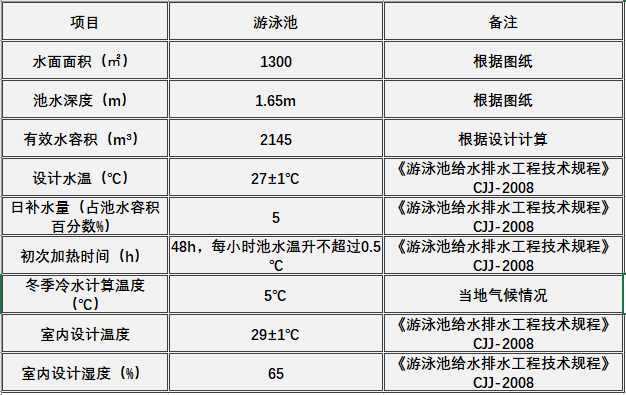

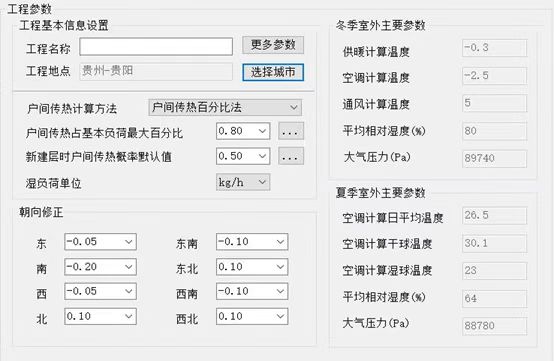

設計參數

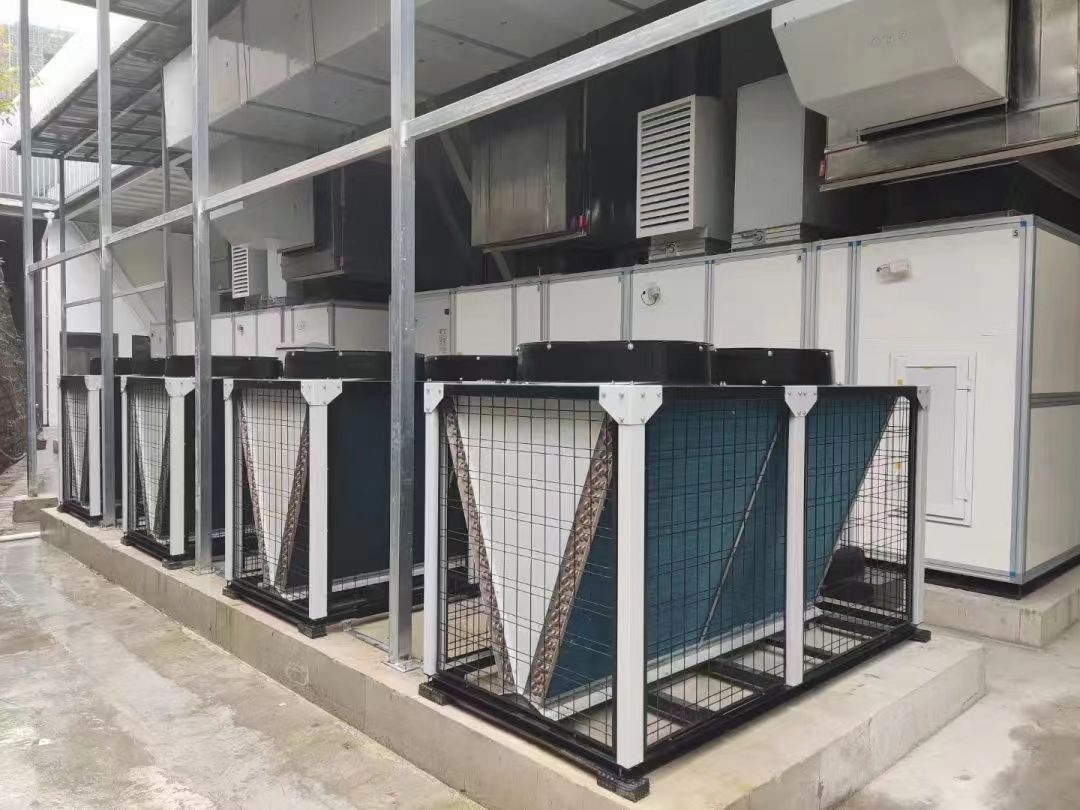

空氣源熱泵選型

根據計算游泳池冬季日常恒溫?zé)釗p失為376Kw/h，環境溫度20℃初次加熱需要熱量為1245Kw/h。配置的空氣源熱泵以滿足全年最冷月平均溫度時游泳池恒溫需要的熱量，同時滿足環境溫度7℃的初加熱需求。

根據貴陽的氣候，冬季最冷月的室外平均溫度按照-2℃進行設計，該溫度下熱泵出水溫度30℃的COP值約為4.2，游泳池選擇3臺泳池專用空氣源熱泵進行恒溫，單臺熱泵的制熱量約為152KW，則3臺設備滿足恒溫需求。

當環境溫度為7℃時進行初次加熱，進水溫度為7℃，出水溫度為30℃，熱泵的COP值約5.2，單臺熱泵制熱量為189KW，配置7臺空氣源熱泵，總制熱量為1323KW，滿足初加熱需求。

循環水泵選型

循環水泵是用來連接泳池循環系統與熱泵熱水機組，與之連接成一個完整的循環系統。

根據泳池?zé)岜脽崴畽C(jī)組的各項功能參數，循環流量為38.9m3/h，按照設備擺放于設備機房樓頂進行設計，則游泳池配置流量≥137m3/h，揚程≥30m的水泵。

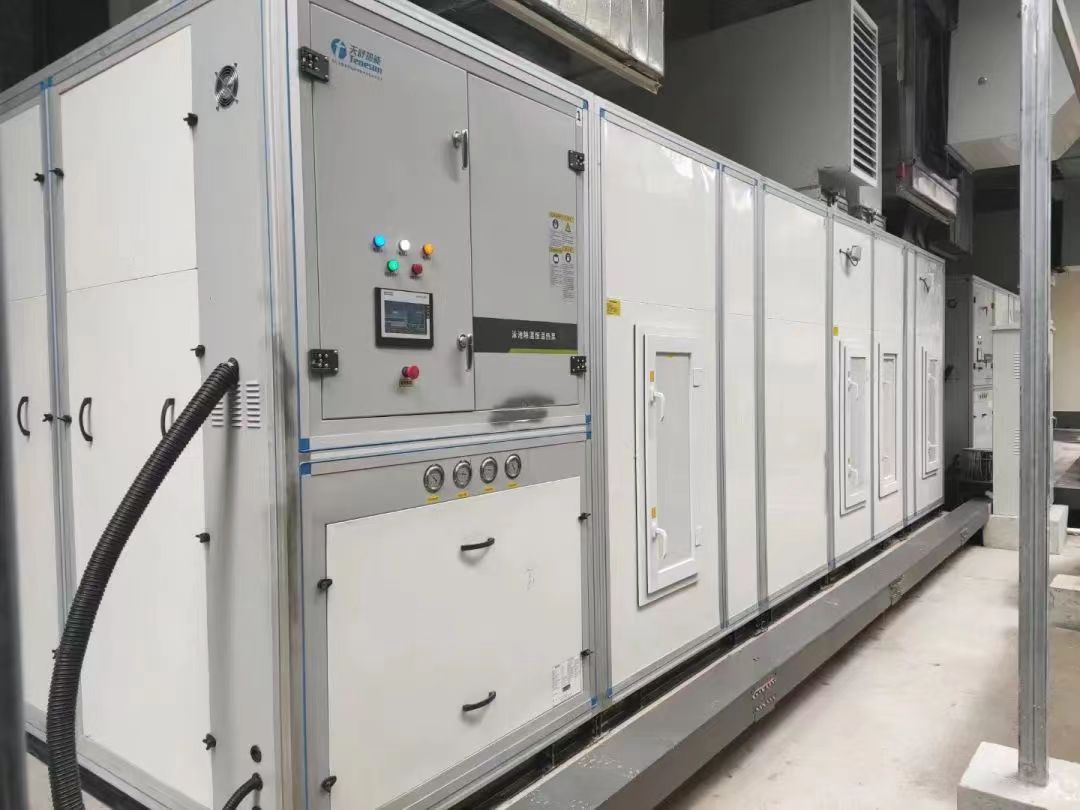

泳池恒溫除濕系統設備選型

綜合上述的濕負荷、冷負荷、水加熱的熱負荷的計算量要求，本項目選用2臺泳池專用恒溫除濕熱泵（包含室外冷凝器及熱水盤管），單臺除濕量152Kg/h，制冷量235KW

熱水機組選型

根據計算項目熱水系統的小時耗熱量為223.5KW，設備按照滿足當?shù)刈罾湓缕骄鶞囟龋?℃）進行配置，由經驗初定選用2臺熱泵機組為該項目制取足量的生活熱水。冬季采暖期間，空氣源熱泵在滿足淋浴熱水的同時可以供一部分熱給泳池除濕機進行采暖。

項目特色和創新點
